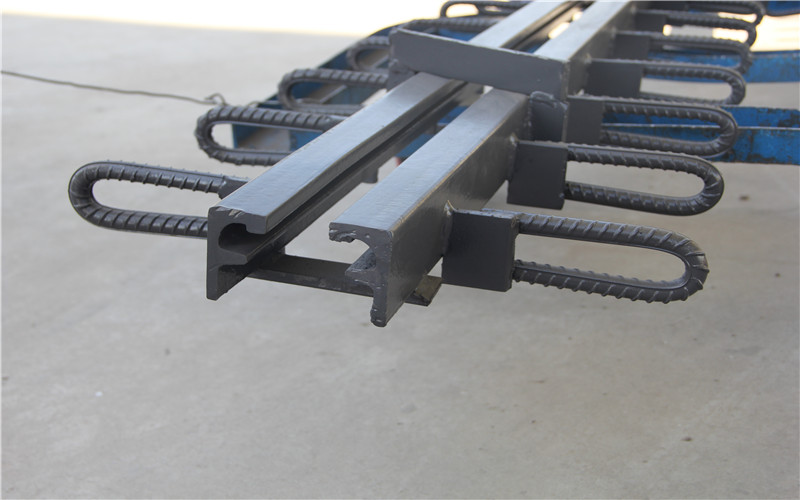

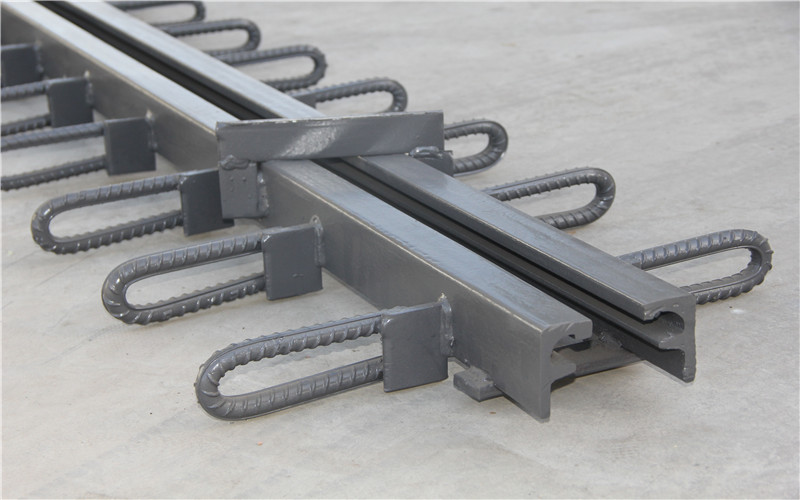

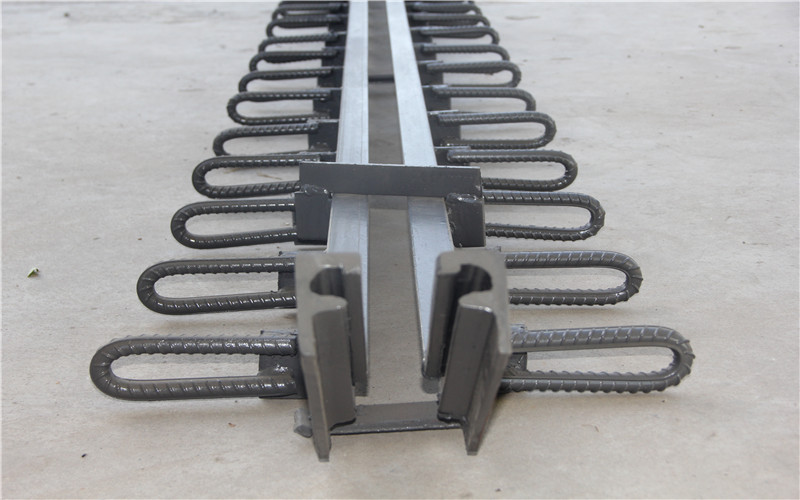

GQF-F型伸縮縫
- 一、伸縮縫型號: 伸縮縫按照性能及安裝方法可以分為：GQF-C型、GQF-Z型、GQF-L型、GQF-F型、其中GQF-MZL型數模式橋梁伸縮縫裝置,是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫裝置.…
- 咨詢熱線：0318-6987175
-
一、伸縮縫型號:
伸縮縫按照性能及安裝方法可以分為：GQF-C型、GQF-Z型、GQF-L型、GQF-F型、其中GQF-MZL型數模式橋梁伸縮縫裝置,是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫裝置. GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸縮縫裝置適用于伸縮量80mm以下的的橋梁接縫, GQF-MZL型伸縮縫裝置是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫裝置,適用于伸縮量80mm-1200mm的大中跨度橋梁.
二、伸縮縫的構造要求：
要求伸縮縫在平行、垂直于橋梁軸線的兩個方向，均能自由伸縮，牢固可靠，車輛行駛過時應平順、無突跳與噪聲；要能防止雨水和垃圾泥土滲入阻塞；安裝、檢查、養護、消除污物都要簡易方便。在設置伸縮縫處，欄桿與橋面鋪裝都要斷開。
三、結構特點：
GQF-MZL型伸縮縫的突出特點是將伸縮縫的承重結構和位移控制系統分開，二者受力時互不干擾，分工明確，這樣既保證受力時安全，又保證了受力時位移均勻。
四、伸縮縫安裝注意事項
1伸縮裝置因受運輸長度限制，可分段制造，現場拼接。存放在工地的伸縮裝置應平行放置，不得交叉堆放，以防變形。
2出廠時，連接卡具僅為運輸方便而設，縫隙并不是定位置。伸縮裝置安裝時，應在監理工程師的認可下方可進行。如設計文件上有規定，以橋梁設計文件所規定的為依據。
3伸縮裝置吊裝就位前，應將預留槽內的混凝土打毛，清掃干凈。安裝時伸縮裝置順橋向的寬度a值，應對稱放在伸縮縫的間隙上，并使其頂面標高與設計標高吻合后墊平，然后穿放衡向的聯接水平鋼筋，將伸縮裝置上的錨固鋼筋與梁上預埋鋼筋兩側焊牢（盡量增加焊接點與焊接長度，以延長伸縮裝置的使用壽命），放松卡具，使其自由伸縮，此時伸縮裝置已進入工作狀態。
4完成上述工序后，安裝必要模板，以防止沙漿流入伸縮縫內，然后認真用水清洗。在混凝土預留槽內澆筑大于C50的混凝土。澆筑混凝土時應采取必要的措施，振搗密實。
5砼初凝后，拔掉模板，及時清楚伸縮縫內及異型鋼裝膠帶槽內的異物。
