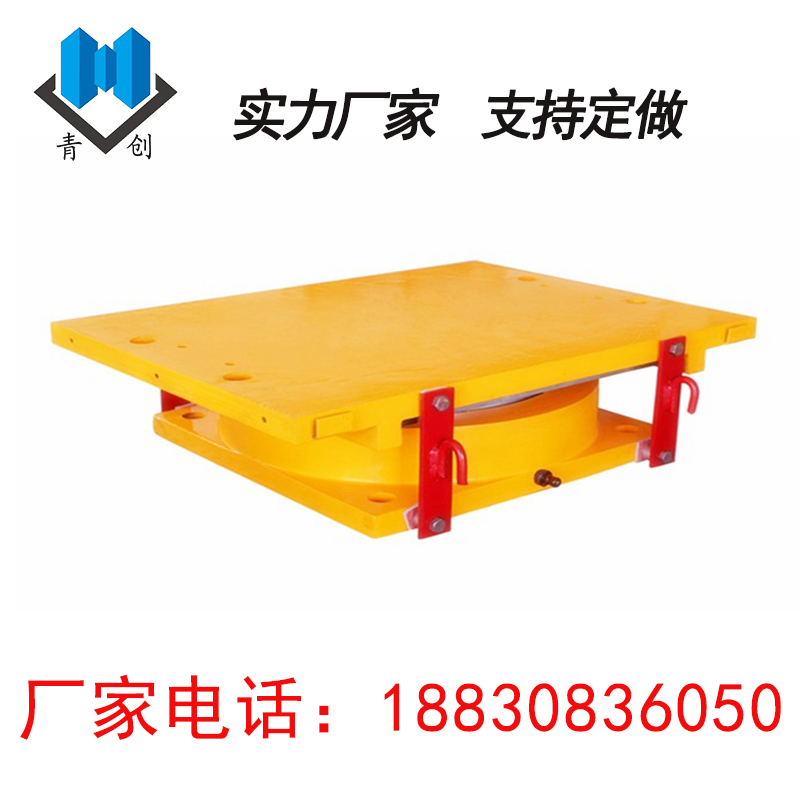

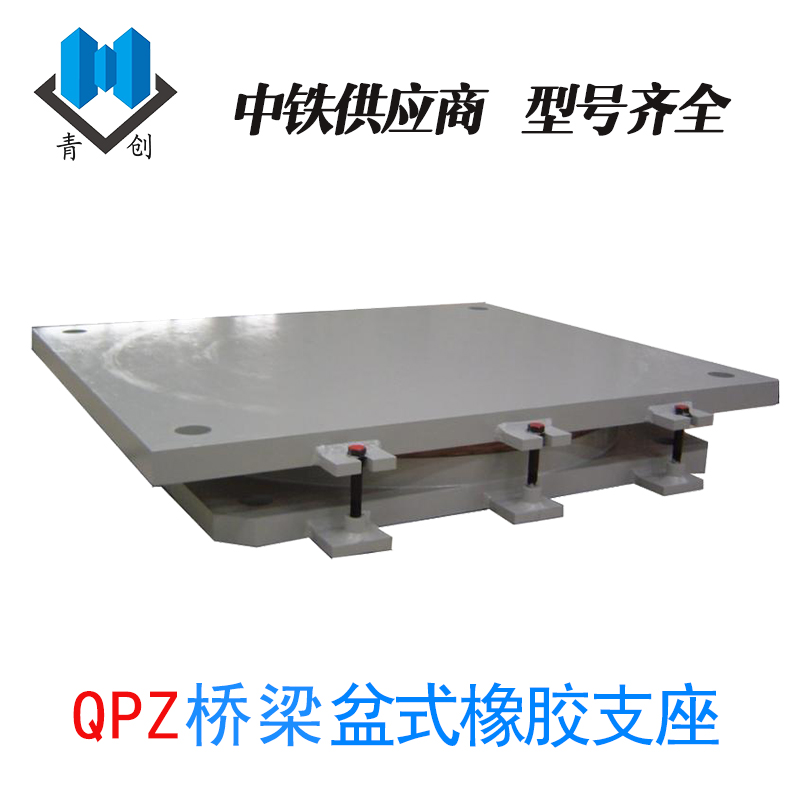

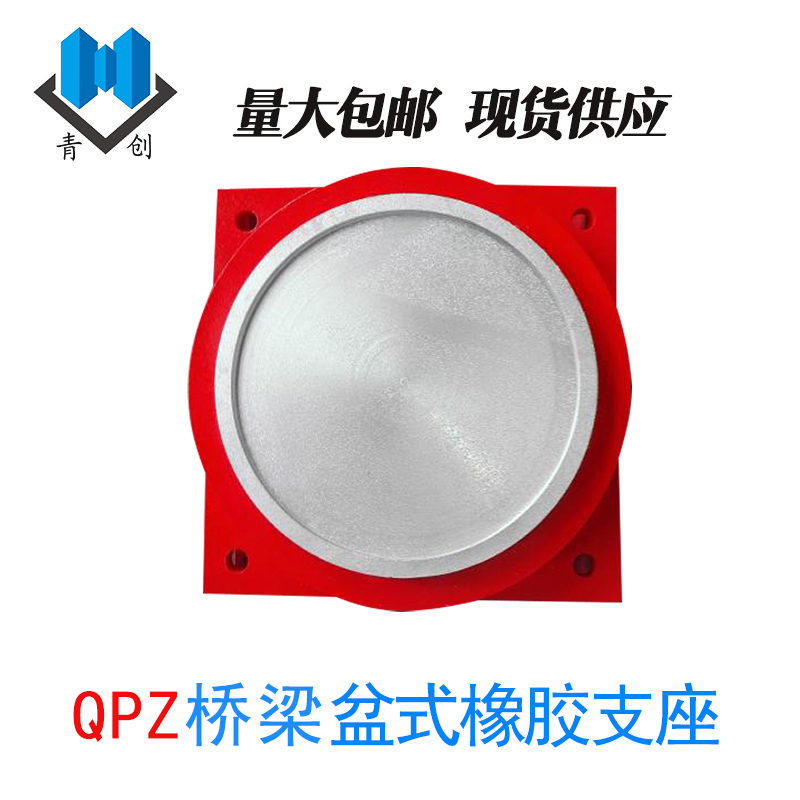

QPZ盆式橡膠支座
- QPZ表示橋梁盆式橡膠支座 2000為支座設計反作用力 單位千牛KN； DX表示多向活動支座；E表示支座設計縱向位移 150為位移量； C表示常溫型 F表示負溫即耐寒型 QPZ盆式橡膠支座是TPZ系列…
- 咨詢熱線：0318-6987175
-
QPZ表示橋梁盆式橡膠支座 2000為支座設計反作用力 單位千牛KN； DX表示多向活動支座；E表示支座設計縱向位移 150為位移量； C表示常溫型 F表示負溫即耐寒型
QPZ盆式橡膠支座是TPZ系列盆式橡膠支座基礎上生產的一種公路橋梁盆式橡膠支座產品,其質量達到90年代后期國際同類產品的先進水平,本產品采用了中間導向,結構新穎,受力性能好,因而特別適用于曲線橋和旁彎較大的寬橋上的使用。QPZ公路橋梁盆式橡膠支座是一種縱向活動橋梁支座產品,它采用了中間導向,結構新穎,受力性能好,因而特別適用于曲線橋和旁彎較大的寬橋上的支座。我們根據TPZ系列盆式橡膠支座的使用經驗，研究和設計而成的一種中間導槽式單向活動橡膠支座產品。由于TPZ、GPZ等系列橡膠支座均為兩側導槽式活動橡膠支座，當在多跨連續上使用時，由于日照溫度應力引起梁體的側彎，在兩側導槽式單向活動支座易產生約束力，而中間導槽式單向活動支座在梁體產生側彎時，中間導槽可帶動支座中間鋼襯板做少量轉動。可以避免側向約束力。
一、QPZ盆式支座主要構造特點：
A、活動支座采用聚四乙烯加硅脂與精軋不銹鋼板對滑，可減少結構尺寸。設計摩擦系數在常溫下為0.03，低溫下為0.05。
B、單向活動支座采用中間導槽減少梁體側彎時的約束力。
C、改進橡膠密封圈結構，采用“O”型圈形式，減少支座高度。
D、改進支座圍板，使之更便于安裝和防護。
二、QPZ盆式橡膠支座的分級：
QPZ系列支座的設計豎向承載力共分1000－5000KN28個級別的支座產品。
三、支座規格：QPZ系列固定支座盆式橡膠支座（GD型）；QPZ系列縱向活動盆式橡膠支座（ZX型）和QPZ系列多向活動盆式橡膠支座（DX型）
a、多向活動橡膠支座(DX)不銹鋼板和F4聚四氟乙烯板采用硅脂潤滑,可降低摩擦阻力。
b、縱向活動橡膠支座(ZX)采用中間導向措施，能適應梁體旁彎變形的需要。
c、縱向活動橡膠支座(ZX)采用中間導向，與目前國內普遍采用的槽形上支座板相比，減少了重量，且減少了鑄鋼件數量。
d、在QPZ系列盆橡膠支座中設置防塵圍板，可以減少灰塵侵入,延長產品的使用壽命。
